DESCRIPCIÓN GENERAL
Máx. Recorrido del eje X (cama): 80"(2000 mm)
Máx. Recorrido del eje Z: 10"(250 mm)
Opción de energía:
Hidráulico (estándar)
Servo (opción)
CNC (opción)
Neumático (opción)
CONSTRUCCIÓN

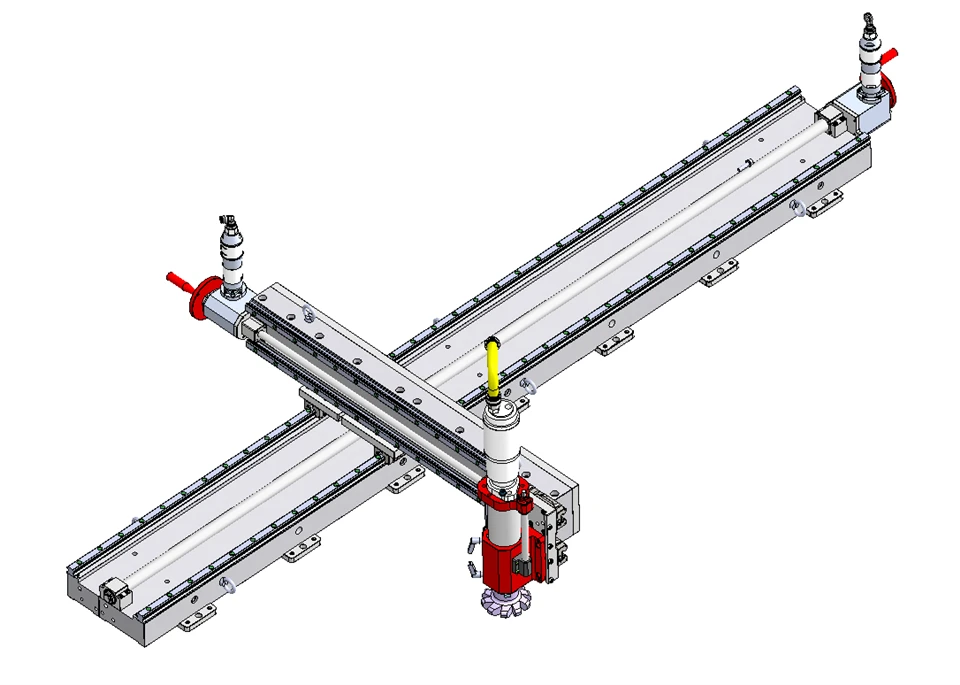

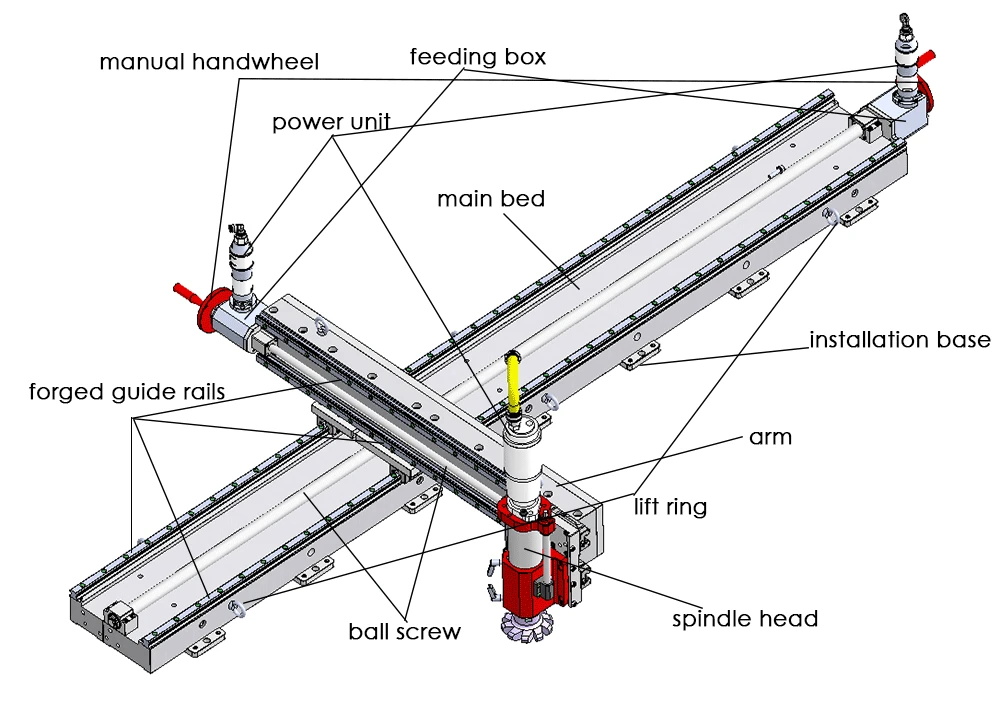

MÁQUINA
UNIDAD DE PODER

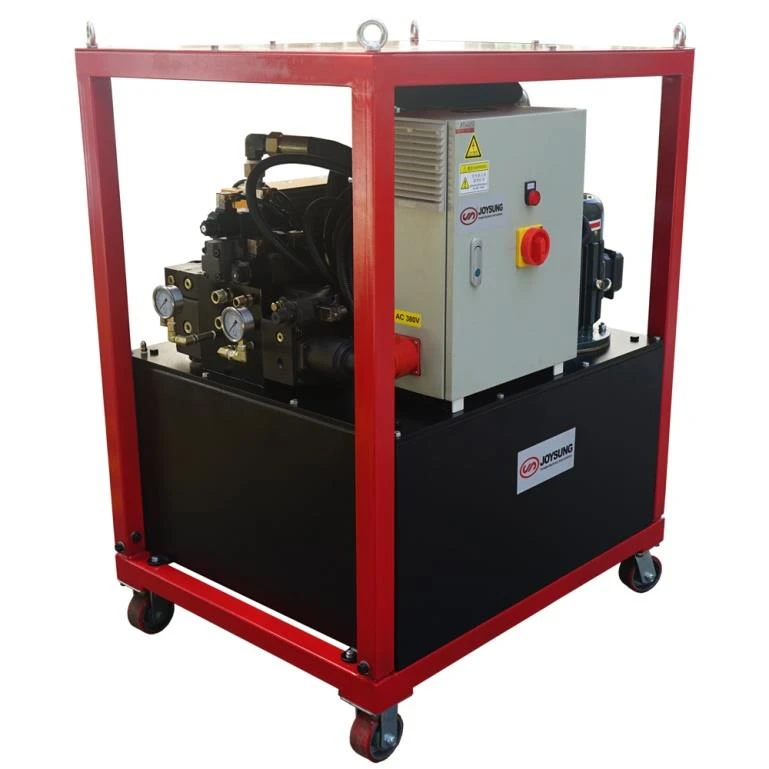

Sistema de energía hidráulica:
Consiste principalmente en un motor hidráulico Itay SAMHYDRAULIK BG100, manguera de alta presión, acoplamiento rápido, estación hidráulica de 3 salidas con potencia de 21,5 KW, caudal hidráulico de 60 L/min, disponible en una amplia variedad de voltajes de red 208 - 230V, 380 V , 415 V y 480 V, marco resistente construido con ruedas de uretano de 6 pulgadas (152,4 mm) y componentes hidráulicos robustos, para una operación confiable en el campo, el panel remoto proporciona una operación fácil en espacios reducidos y reducidos.
Tabla de parámetros del modelo de motor:
Sistema de potencia neumático:

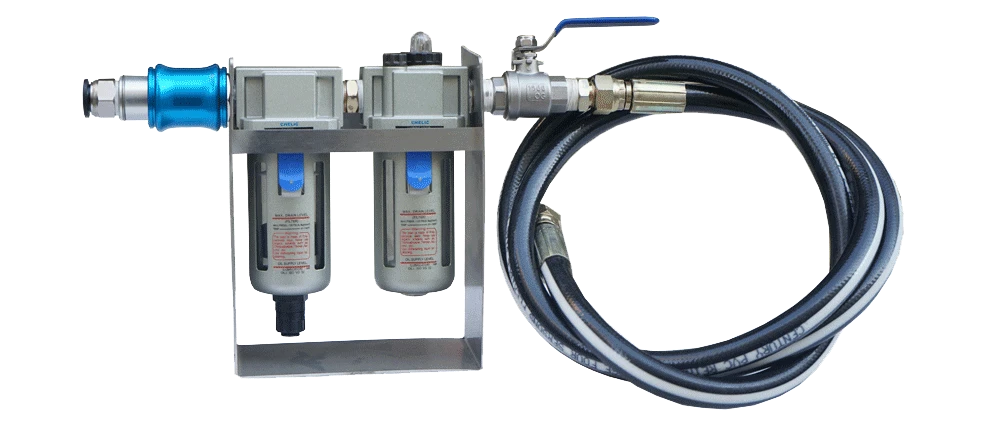

Las unidades neumáticas son la opción más segura y liviana para algunas ubicaciones de mecanizado en sitio a prueba de explosiones; constan de un motor neumático Panasonic, un filtro de aire y una placa de montaje del motor neumático. Para el cabezal de fresado, la potencia es de 3,7 kw, el suministro de aire es de 3,56 m³/min y la presión del aire es de 6-8 bar. Para alimentación automática, 0.89 kw, 1,3 m³/min, 6-8 bar .
|
|
Rotación del husillo |
Alimentación automática |
|
Poder aéreo |
3,7 kilovatios |
0.89 kilovatios |
|
Presión del aire |
6-8 barra |
6-8 barra |
|
Suministro de aire |
3,56 m³/min |
1,3 m³/min |
Sistema de servoalimentación:
Esta servounidad Panasonic tiene una alta potencia de salida en relación con su tamaño, es superior en términos de funcionamiento silencioso, alta eficiencia, alta relación de par a inercia y alta aceleración, es una unidad de potencia confiable para mecanizado en sitio.

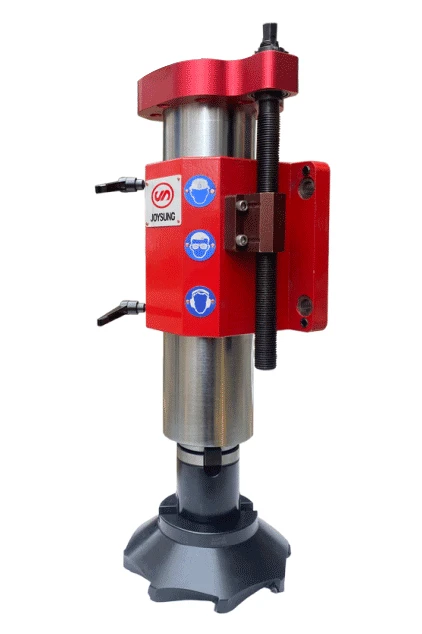

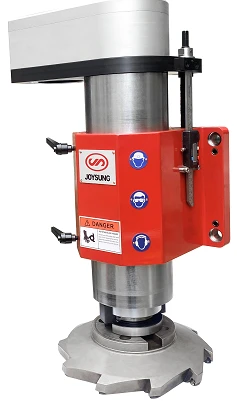

CABEZA DEL HUSO
Todos los modelos de cabezales de husillo compatibles con nuestro motor hidráulico, motor neumático y servomotor, la lectura digital se puede mostrar con una precisión máxima de 0.01 mm, el tornillo de avance lateral proporciona un recorrido de 150-200 mm con precisión .
NT40:
NT40 viene de serie con un cortador de 160 mm de diámetro, el diámetro máximo del cortador ensamblado es de 200 mm y la carrera vertical es de 150 mm.
NT50:
NT50 viene de serie con un cortador de 250 mm de diámetro, el diámetro máximo del cortador ensamblado es de 300 mm y la carrera vertical es de 200 mm.
Montaje de fresa:
Viene de serie con fresa de extremo y fresa de planear, que incluye portabrocas, pinza, fresa de carburo, fresa de planear y soporte para fresa de planear.
VENTAJAS
- El diseño modular que permite que la máquina tenga una gama de configuraciones de fresado intercambiables especializadas se puede preparar para cumplir con los requisitos específicos de cada trabajo.
- Su portabilidad y alta precisión lo convierten en una herramienta de reparación y mecanizado ideal para trabajos donde el desmontaje no es posible o es extremadamente difícil.
- La unidad de potencia hidráulica estándar proporciona a la máquina un potente impulso, aumentando la eficiencia y la precisión del mecanizado.
- Reduzca la dificultad de operación y la posibilidad de errores con una variedad de opciones de montaje (incluidos pernos, interruptores magnéticos y encadenamiento) y un sistema operativo fácil de usar.
ESPECIFICACIONES
|
FRESADORA DE LÍNEA LMC3000 |
|||
|
CATEGORÍA |
ARTÍCULO |
LMA3000 |
|
|
ATAQUE |
Eje X (automático) |
3000 mm |
|
|
Eje Y (automático) |
400 mm |
||
|
Eje Z (Manual) |
250 mm |
||
|
ALIMENTACIÓN AUTOMÁTICA |
Hidráulico |
20L/minuto |
|
|
Neumático |
0.89 KW, 1,10 m³/min |
||
|
Tasa de alimentación |
35-1000mm/min |
||
|
HUSO DE FRESADO |
Hidráulico |
18,5 kW, 60 l/min. |
|
|
Neumático |
3,7 KW, 2,69 m³/min |
||
|
Cono del husillo |
NT40 o NT50 |
||
|
Diámetro máximo del cortador |
160 mm (NT40) o 250 mm (NT50) |
||
|
RPM del husillo |
Hidráulico: 0-740 / Neumático: 0-650 |
||
|
SISTEMA DE PODER |
Estación hidráulica (estándar) |
21,5 KW |
|
PROYECTO EN ÁFRICA Y EUROPA
- Las fresadoras portátiles de líneas transversales de metal se pueden utilizar para reparar y mantener muchos tipos diferentes de infraestructura, como puentes, tuberías, plantas de energía e instalaciones industriales. Por ejemplo, si algo está dañado, pueden eliminar el daño, crear chaveteros o rectificar imperfecciones de la superficie. De esta manera, podremos mantener en buen estado estas importantes estructuras sin necesidad de retirarlas para repararlas.
- África es rica en recursos minerales y la industria minera juega un papel muy importante en la economía. Estas fresadoras portátiles se pueden utilizar en operaciones mineras para modificar equipos, reparar componentes dañados o crear ranuras y ranuras precisas para aplicaciones especializadas.
- La industria del petróleo y el gas en África requiere mantenimiento y modificaciones de equipos. Estas fresadoras portátiles pueden ayudar a reparar válvulas, bridas y otros componentes importantes, asegurando que funcionen correctamente y evitando fugas.
- La fabricación y fabricación en África y Europa incluye cosas como automoción, aeroespacial y maquinaria. Estas fresadoras portátiles se pueden utilizar para tareas de mecanizado de precisión, como crear ranuras, ranuras o chaveteros en piezas metálicas, modificar componentes o reparar superficies dañadas.
- En África, la industria de la construcción está en auge y estas fresadoras portátiles se pueden utilizar en el sitio para modificar o personalizar componentes metálicos durante los proyectos de construcción. Esto podría consistir en crear ranuras para sujetadores, modificar elementos prefabricados o reparar estructuras metálicas dañadas.
