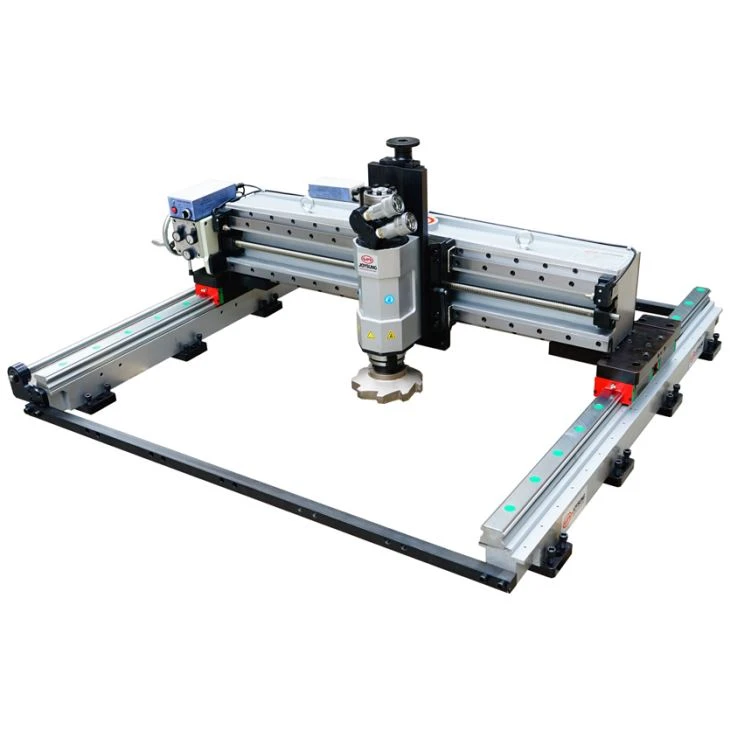

Descripción del producto:

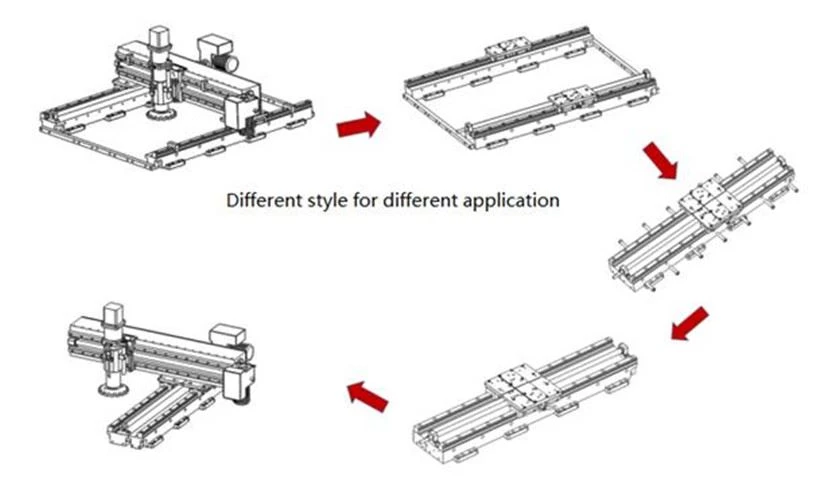

El diseño innovador de las fresadoras LMD permite lograr dos funciones de fresado en serie y fresado en pórtico.
La estructura de lecho de acero forjado perfectamente diseñada garantiza la máxima rigidez y precisión dentro de tolerancias rigurosas en configuraciones lineales y de molino de pórtico. El brazo de aluminio está equipado con rieles de ranura de cola de milano endurecidos.
Parámetro:
Eje X | 1000mm |
Eje Y | 1000mm |
eje Z | 150mm |
Alimentación X / Y | Alimentación automática |
Alimentación Z | A mano |
X poder | Unidad de conductor eléctrico |
Poder Y | Unidad de conductor eléctrico |
Cabezal de fresado (Z) | Unidad de energía hidráulica, 25HP (18.5KW) |
Velocidad de la cabeza de fresado | 0-590 |
Cabezal de fresado husillo cónico | 40# |
Diámetro de corte | 160mm |
Pantalla del cabezal de fresado | Pinza digital de alta precisión |
Dibujo de componentes
ARTICULO | IMAGEN DE PUERTO | DESCRIPCIÓN |
1 |
| X guía de revestimiento: 1set （2pcs） Carrera máxima: 1000 mm Unidad de alimentación automática: motor eléctrico Modo de alimentación automática: unidad de cremallera y piñón |
2 |
| Y RAM: 1set Carrera máxima: 1000 mm Unidad de alimentación automática: motor eléctrico Modo de alimentación automática: unidad de cremallera y piñón Movimiento vertical del cabezal de fresado: 100 mm |
3 |
| Cabezal de fresado guía lineal fija: 1 juego Carrera vertical: 200 mm Equipado con pinza digital Se puede montar en un ángulo de 0 ° -90 ° -180 °. |
4 |
| Cabeza de fresado: 1set Husillo cónico: NT40 Velocidad del husillo: 0-590 rpm (BG100) 0-1220 rpm (BG50) （Opcional） |
5 |
| Unidad de energía hidráulica: 1set Equipado con doble motor, alimentación del cabezal de fresado, cumple con los requisitos de alimentación Z, equipado con tubería hidráulica de 2 piezas, caja de control remoto, con cable de control de 10 m. |
6 |
| Motor hidráulico: 3unidades （hecho en Italia） Uno para el cabezal de fresado, otras 2 unidades para alimentación automática X e Y, con conector rápido |
7 |
| Fresa: 1 unidad Diámetro de corte: 200 mm |
8 |
| Mango de cono: 2 unidades Abordar las demandas de la fresa y la fresa |
9 |
| cortadores: 1 caja （10 piezas） |
10 |
| X imanes de montaje, que se utilizan para instalar una cama principal fija para los requisitos de fresado de pórtico. |
11 |
| Placa de acoplamiento de riel X: 2 unidades |
12 |
| Embalaje: 2 unidades |
